Učitel Petr:
Připravil jsem pro vás vypnuté cvičné pracoviště. Někdo ale pomíchal kabely. Než je začneme zapojovat, zjistíme, jak poznat správné konektory a porty.
Naučíme se poznat běžné konektory, správně připojit zařízení a bezpečně zacházet s kabely.
Matěj
Někdo pomíchal všechny kabely. Některé jsou dokonce na špatném místě.
Eliška
Než něco zapojíme, musíme poznat konektory a zjistit, k čemu slouží.
VEXík
Vidím tady Bugoušovy stopy. Obnovíme pracoviště správně a bezpečně.
VEXík:
Bugouš pomíchal kabely. Prohlédni si postupně šest koncovek a všimni si jejich tvaru.
Konektor 1 z 6
Konektor 1 z 6

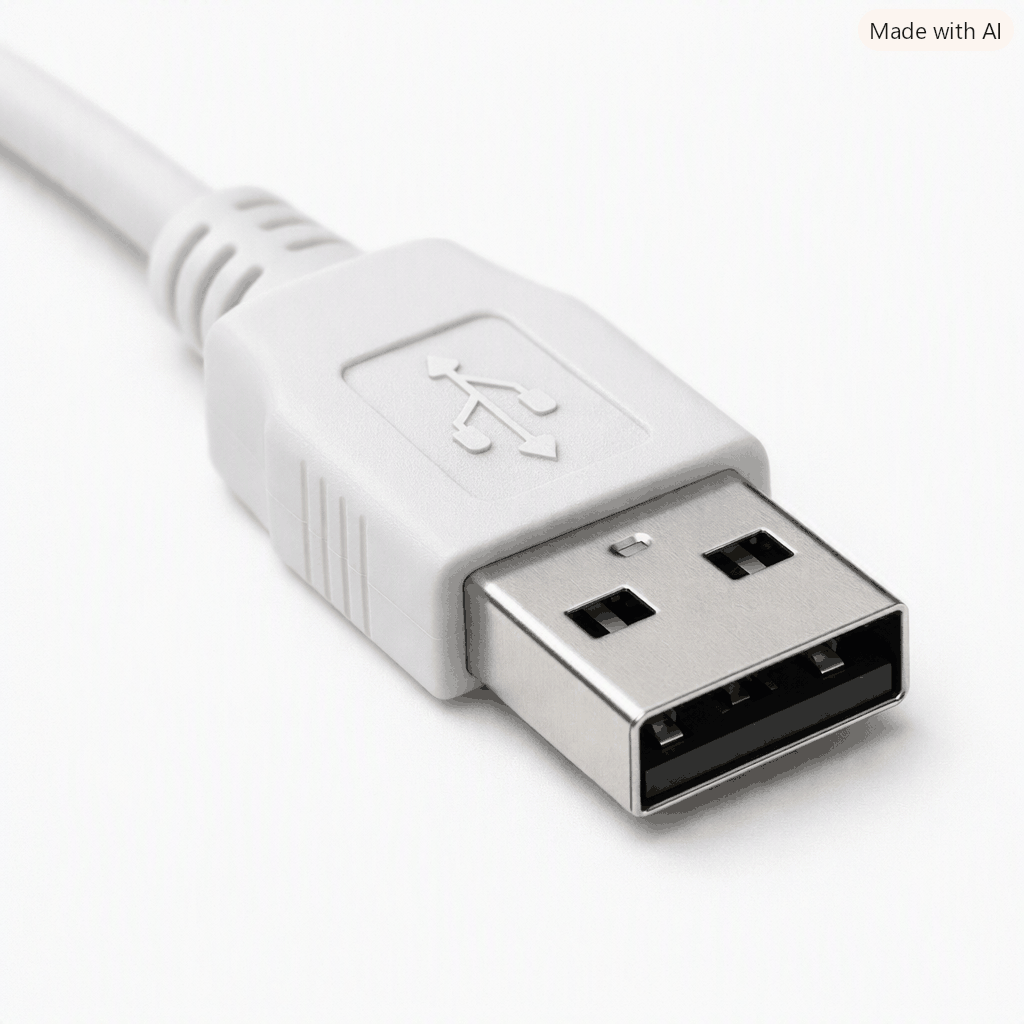

USB-A
Jak ho poznám
Je plochý, obdélníkový a zasouvá se pouze jedním směrem.
Matěj
USB-A poznáš podle plochého obdélníkového tvaru. Připojujeme jím například klávesnici, myš nebo flash disk.
Šest základních konektorů
VEXíkTeď už znáš koncovky kabelů. Podíváme se, jak vypadají místa, do kterých je zapojujeme.
VEXík:
Koncovka kabelu patří do otvoru stejného tvaru. Takovému místu na počítači říkáme port. Prohlédni si jich postupně všech šest.
Port 1 z 6
Port 1 z 6

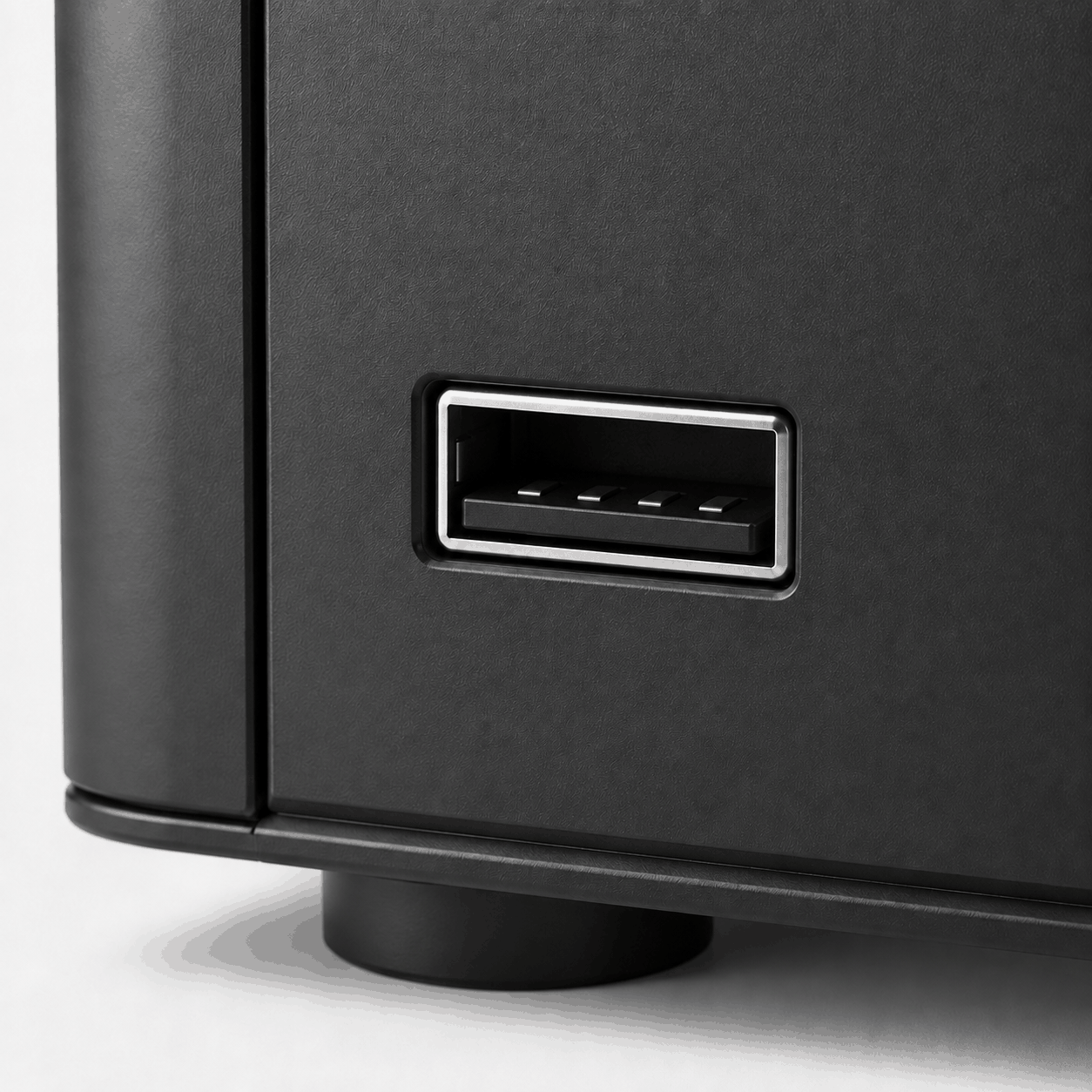

Port USB-A
Jak ho poznám
Má plochý obdélníkový otvor a uvnitř plastovou část s kontakty.
Matěj
Do tohoto portu připojíme USB-A konektor. Když nejde lehce zasunout, otočíme ho – nikdy netlačíme silou.
Šest odpovídajících portů
EliškaUž poznáme koncovky i porty. Teď je můžeme začít spojovat do správných dvojic.
VEXík:
Spojíme každou koncovku se správným portem. Nejprve vyber konektor vlevo a potom místo vpravo, do kterého patří.
Bugouš
Kabely jsem znovu pomíchal. Schválně, jestli najdete všechny správné dvojice.
Bajtík
Já budu hlídat babán. Vy zatím spojte každý konektor se správným portem.
Spojeno 0 z 6
Vyber jednu koncovku vlevo. Potom vyber port vpravo, který má odpovídající tvar. Správné dvojice zůstanou spojené.
Konektory kabelů
Porty v počítači
VEXík
Začni výběrem jednoho konektoru vlevo. Vybraná karta se zvýrazní modře.
VEXík
Výborně. Každý konektor má správný port a žádný jsme nemuseli zapojovat silou.
Bajtík
Všechny dvojice jsou správně. Teď si zasloužíme malou babánovou přestávku.
Bajtík: Šest známých konektorů už zvládáš. Jenže do počítačového světa dorazili čtyři další hosté. Zkus nejdřív odhadnout, k čemu slouží – a pak si prohlédni i jejich port.
Klikni na odpověď. Když se netrefíš, nic se neděje – hned zjistíš správné použití a poznávací znamení konektoru.
Nováček 1 ze 4
KonektorPort
Nový host

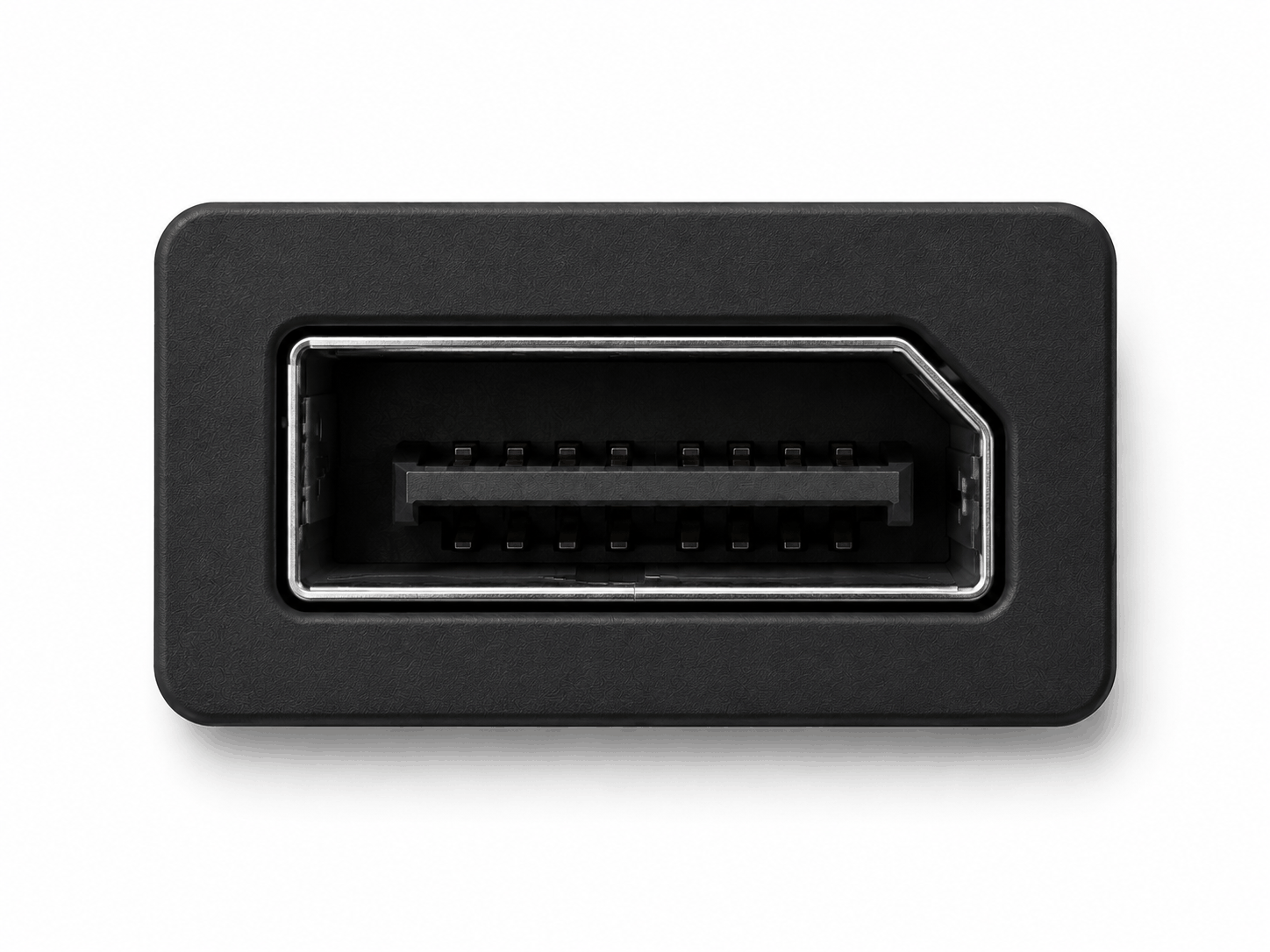

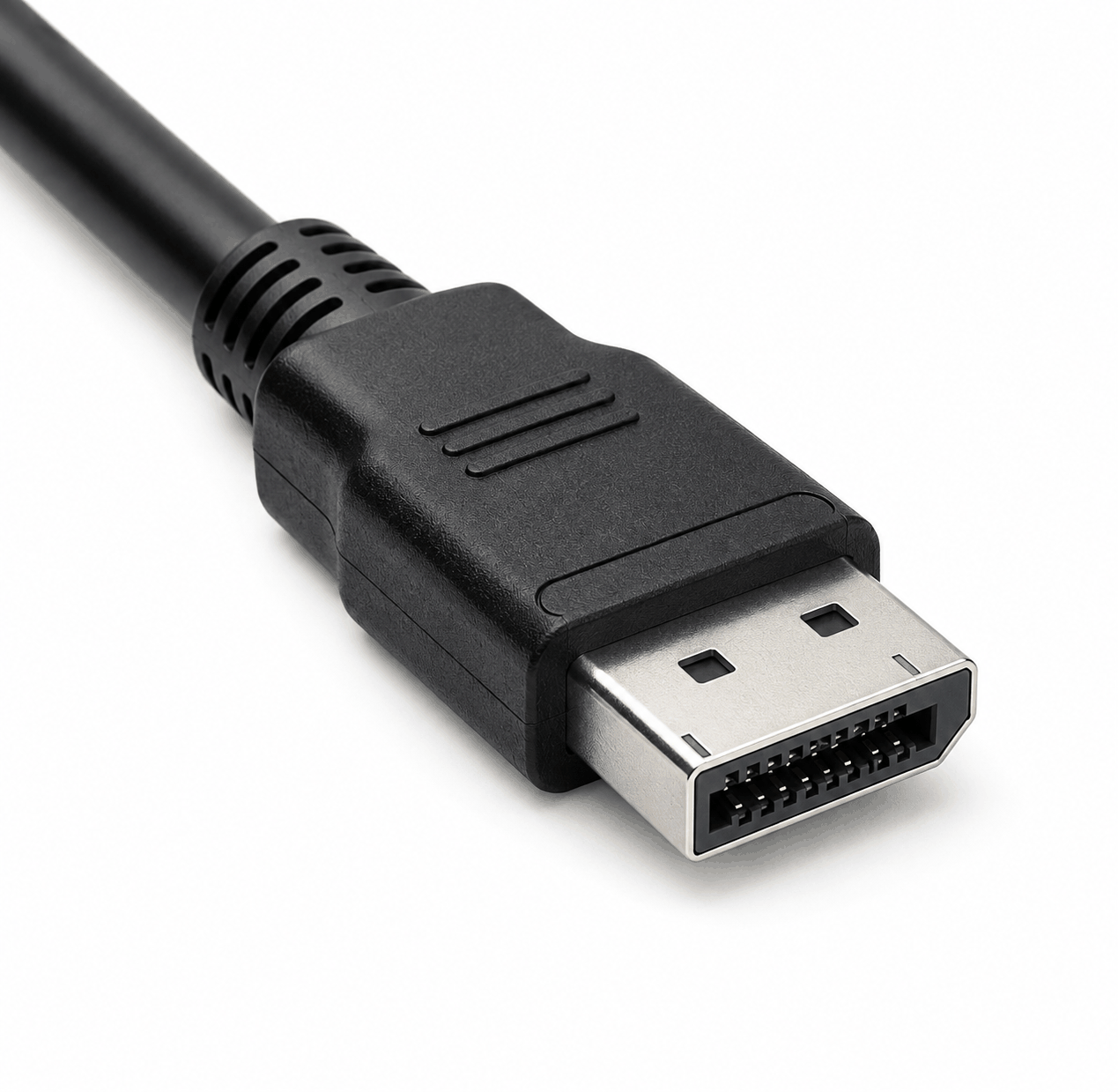

DisplayPort
K čemu se tento konektor nejčastěji používá?
VEXík:
Teď si spojování vyzkoušíme na celém počítači. Některé porty jsou vpředu, jiné vzadu – a Bugouš přidal i několik rušivých.
Vyber nebo přetáhni každý kabel na odpovídající port. Počítač je vypnutý a napájecí kabel nezapojujeme do elektrické zásuvky.
Matěj
Podle tvaru konektoru najdu správný port vpředu nebo vzadu.
Eliška
Na zadní straně jsou i porty, které ještě neznáme. Ty nás nesmějí splést.
VEXík
Konektor nikdy netlačíme silou. Když tvar nesouhlasí, vybereme jiné místo.
Zapojeno 0 z 6

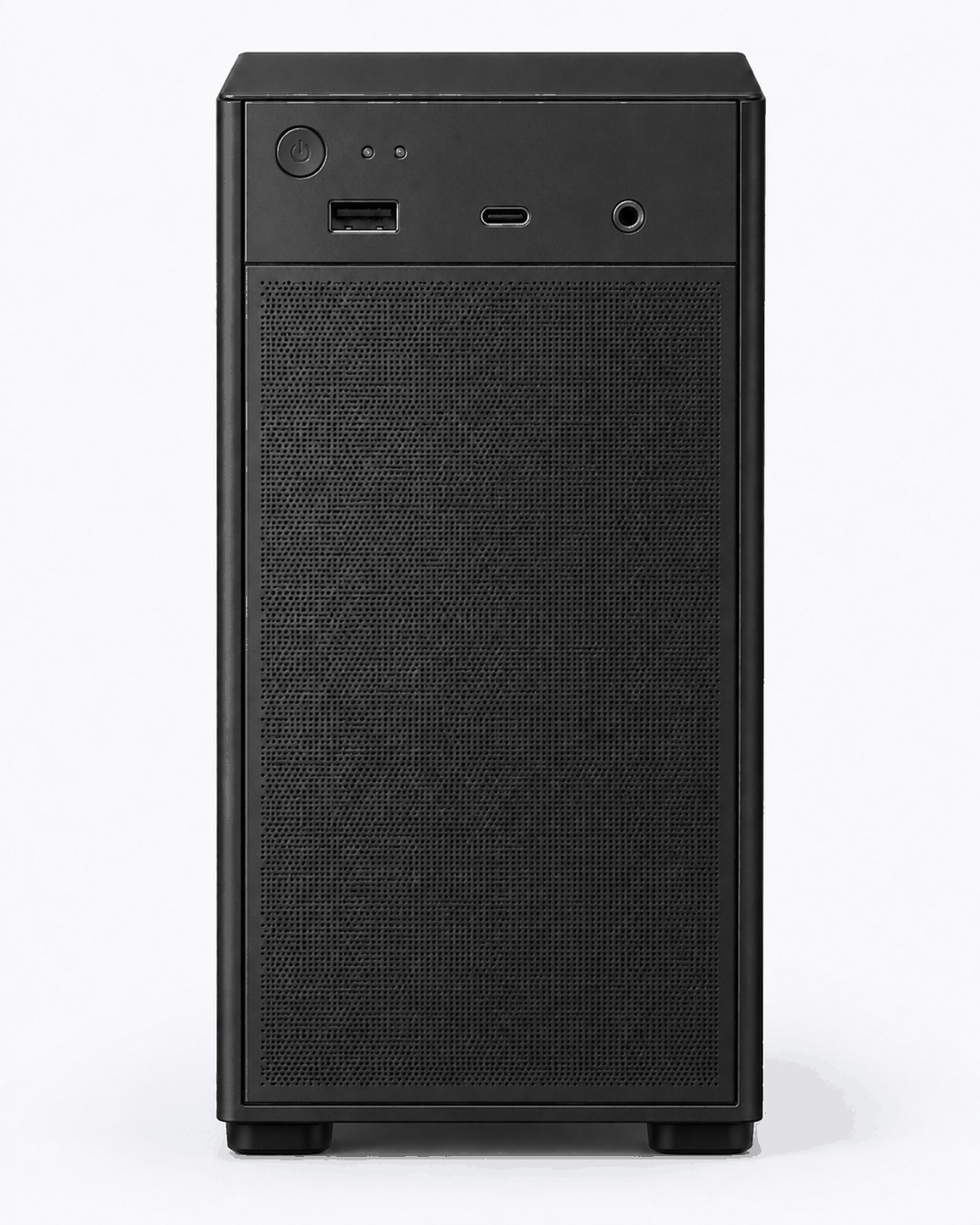

Přední strana počítače

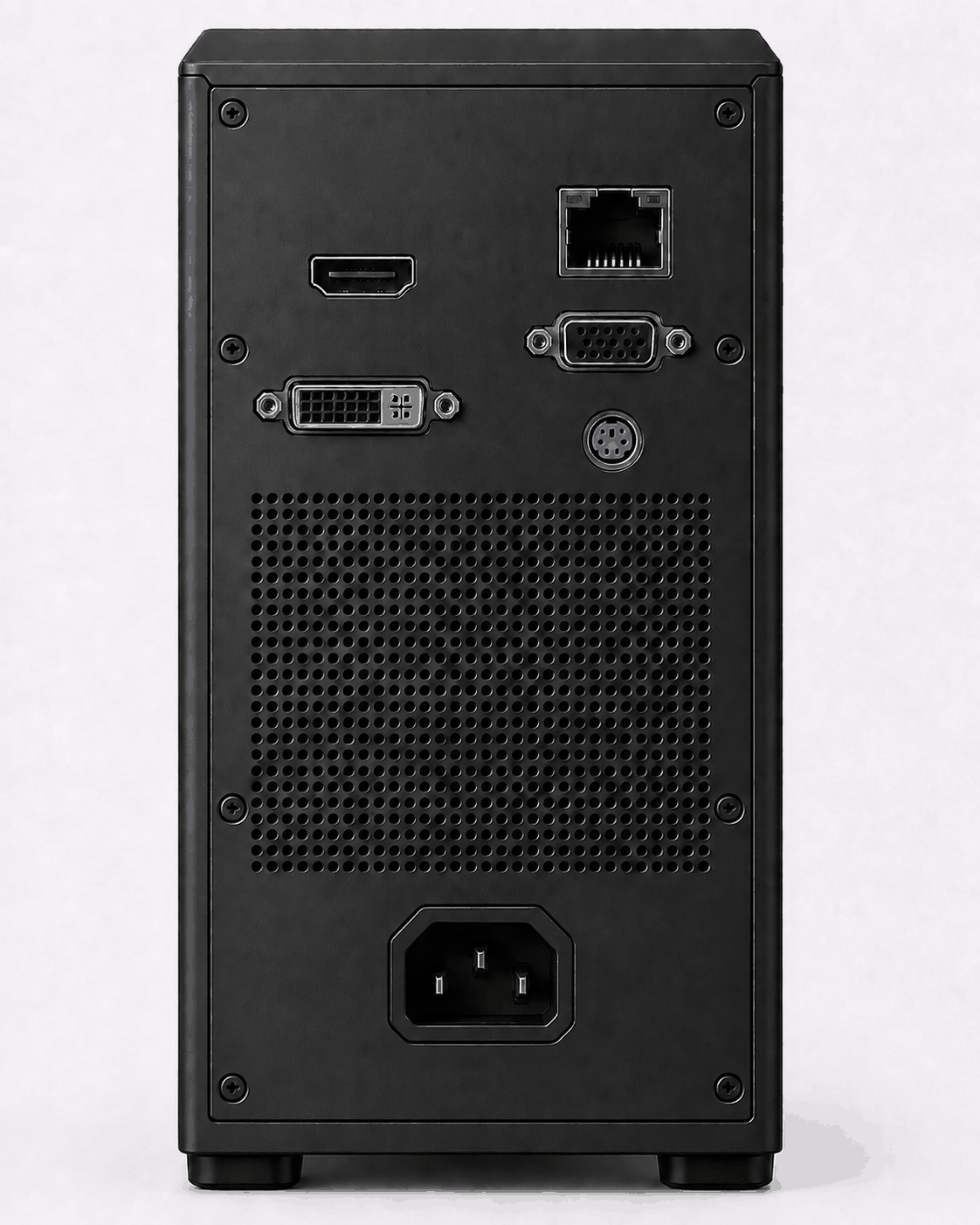

Zadní strana počítače
Kabely k připojení
VEXík
Vyber kabel dole. Potom klikni na odpovídající port nebo na něj kabel přetáhni.
Učitel Petr
Teď bezpečně přeneseme to, co už umíme, ke skutečnému vypnutému počítači.
Praktická práce ve dvojici
Postupujte krok za krokem. Technik zapojuje, kontrolor ověřuje správný tvar konektoru a portu.
MatějTeď si zapojování vyzkoušíme na skutečném vypnutém počítači.
EliškaJeden zapojuje a druhý kontroluje tvar konektoru i správný port.
Učitel PetrNapájecí kabel nezapojujte do zásuvky, dokud celé zapojení nezkontroluji.
Matěj – technikOpatrně připojuje kabel podle právě zobrazeného kroku.
Eliška – kontrolorkaPorovnává tvar konektoru s portem a potvrzuje správné zapojení.
Krok 1 z 6
Bezpečné pracoviště
Krok 1 z 6
Zkontrolujte pracoviště
Úkol kontrolora
Bezpečnostní pravidlo
První zapojení je hotové
✓Pracoviště zkontrolováno
✓Klávesnice a myš
✓Monitor přes HDMI

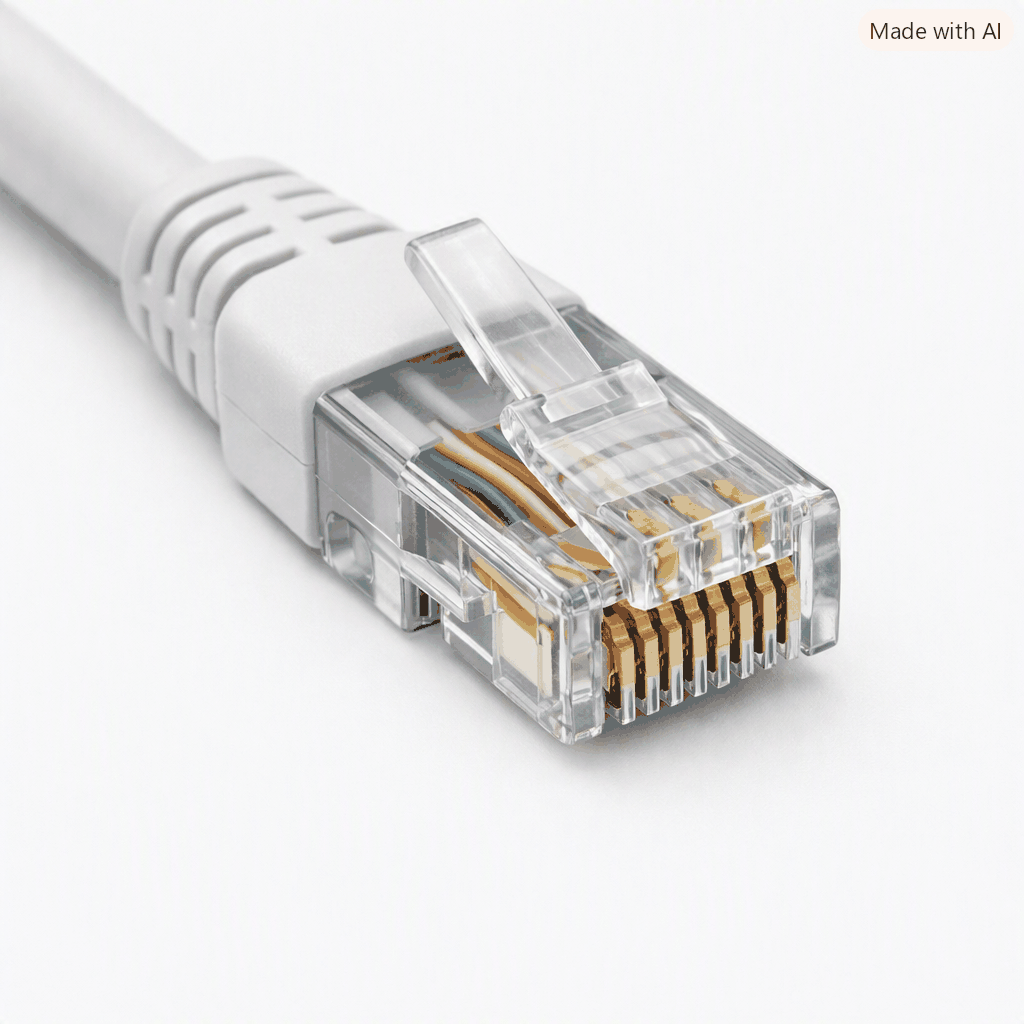

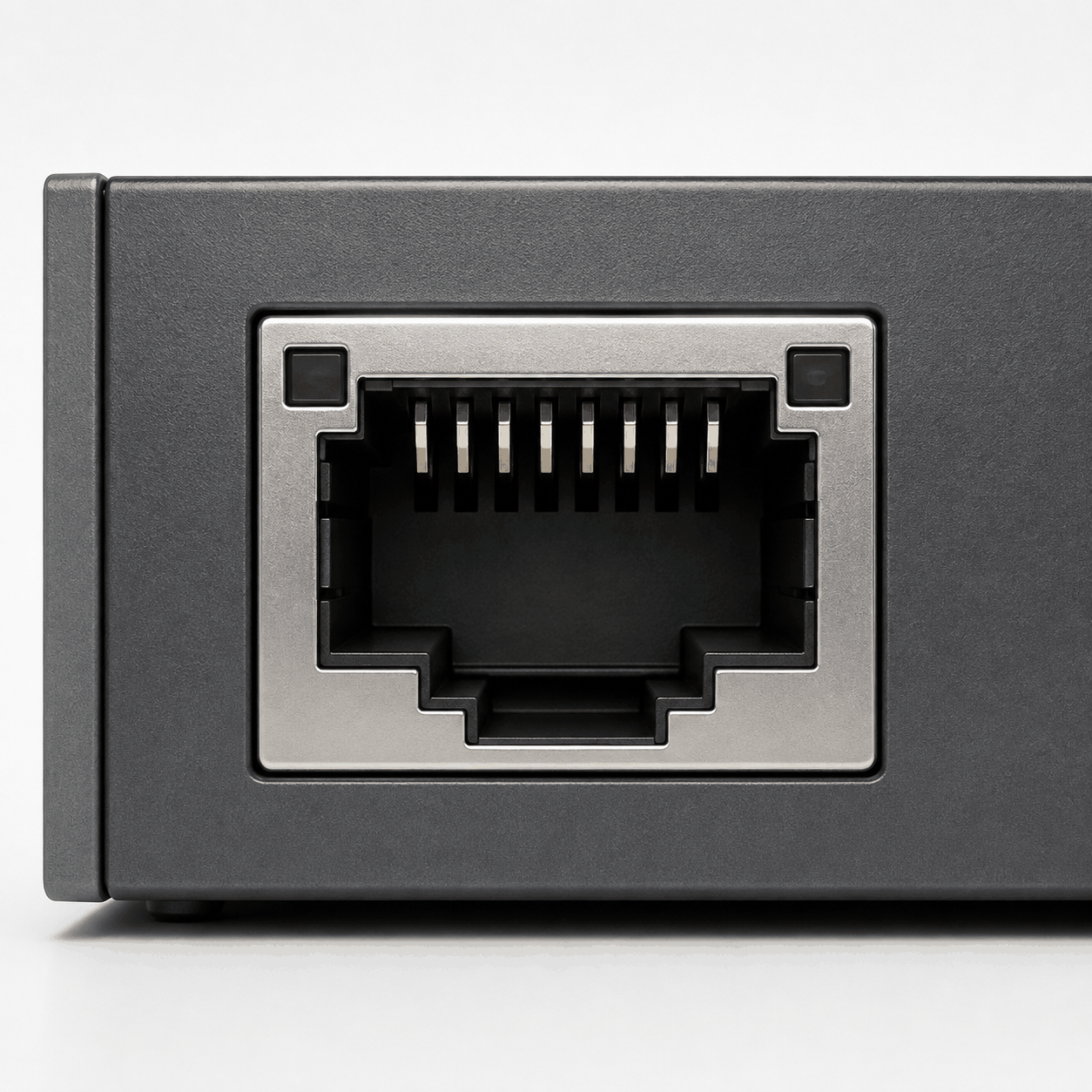

✓Síťový kabel RJ-45
✓Reproduktory nebo sluchátka

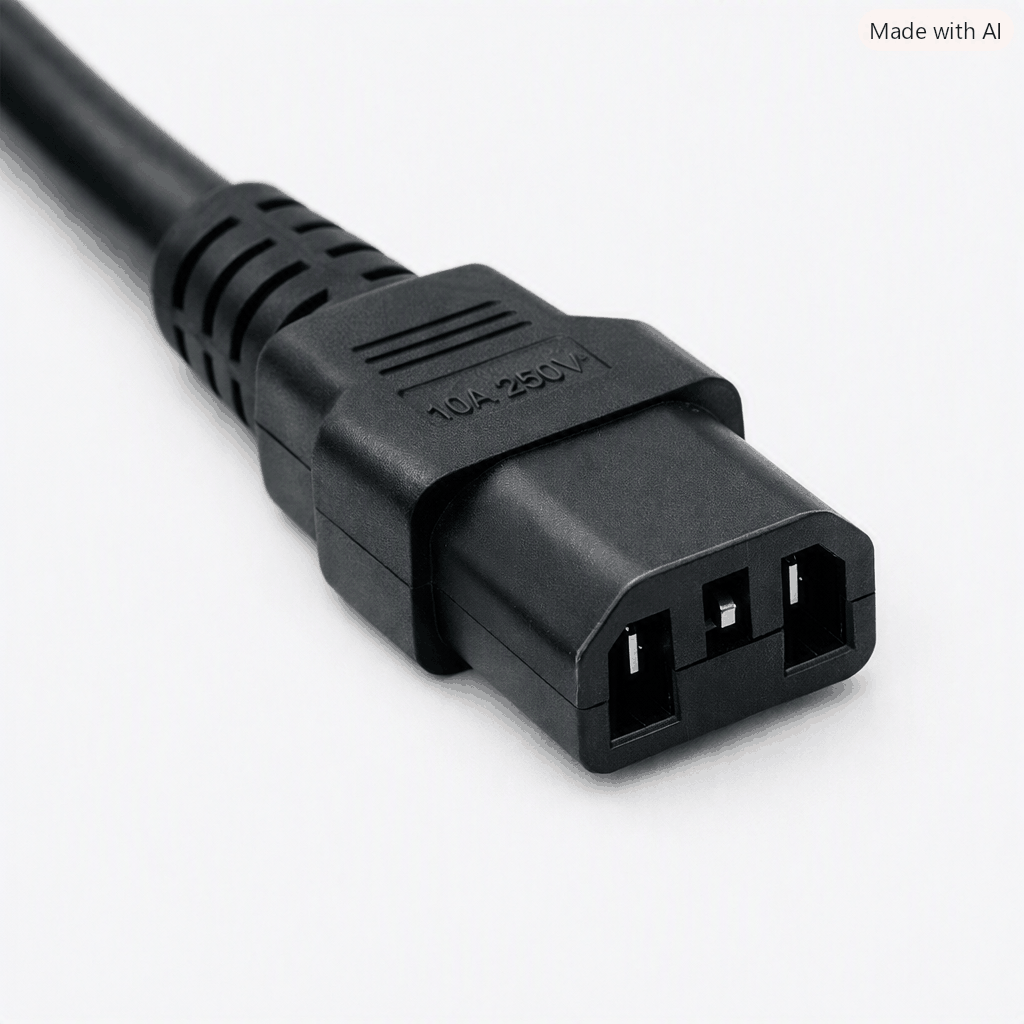

✓Napájení pouze do počítače
EliškaTeď si role vyměníme a celé zapojení společně zkontrolujeme ještě jednou.
Učitel PetrNež počítač zapnete nebo kabel připojíte do zásuvky, zavolejte mě ke kontrole.
VEXíkVýborně. Počítač zatím nezapínejte – bezpečné zapojení nejdřív potvrdí učitel.
VEXík
Vítejte v kabelové pohotovosti. U každého problému najděte bezpečné řešení.
Kabelová pohotovost
Přečtěte si problém, vyberte jednu reakci a podle vysvětlení případ bezpečně vyřešte.
MatějKabel může být ve správném portu, a přesto nemusí být správně připojený.
EliškaNejdřív problém pozorujeme a hledáme bezpečné řešení.
VEXíkPoškozeného kabelu se nedotýkáme a zavoláme učitele.
Vyřešeno 0 z 6 případů
Černá obrazovka
Případ 1 z 6
Monitor nic nezobrazuje
VEXík
Kabelová pohotovost dokončena
Dokážete poznat běžnou závadu i situaci, ve které je nutné zavolat dospělého.
✓Obrazový kabel monitoru
✓USB klávesnice a myši
✓Síťový kabel RJ-45

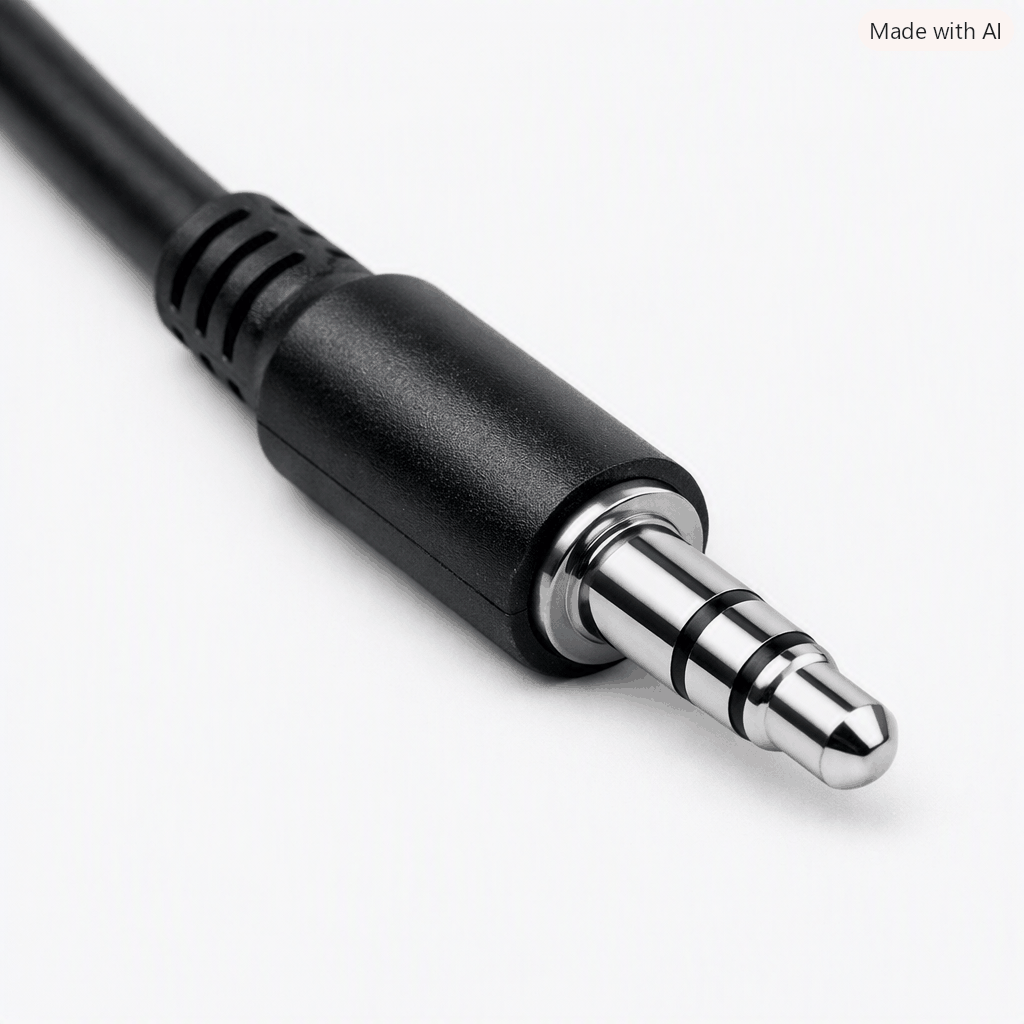

✓Audio konektor
✓Kabel v uličce
✓Poškozený kabel
VEXíkVšechny kabelové problémy jsou vyřešené. Když si nejsme jistí, nic nezapojujeme silou a zavoláme dospělého.
VEXík

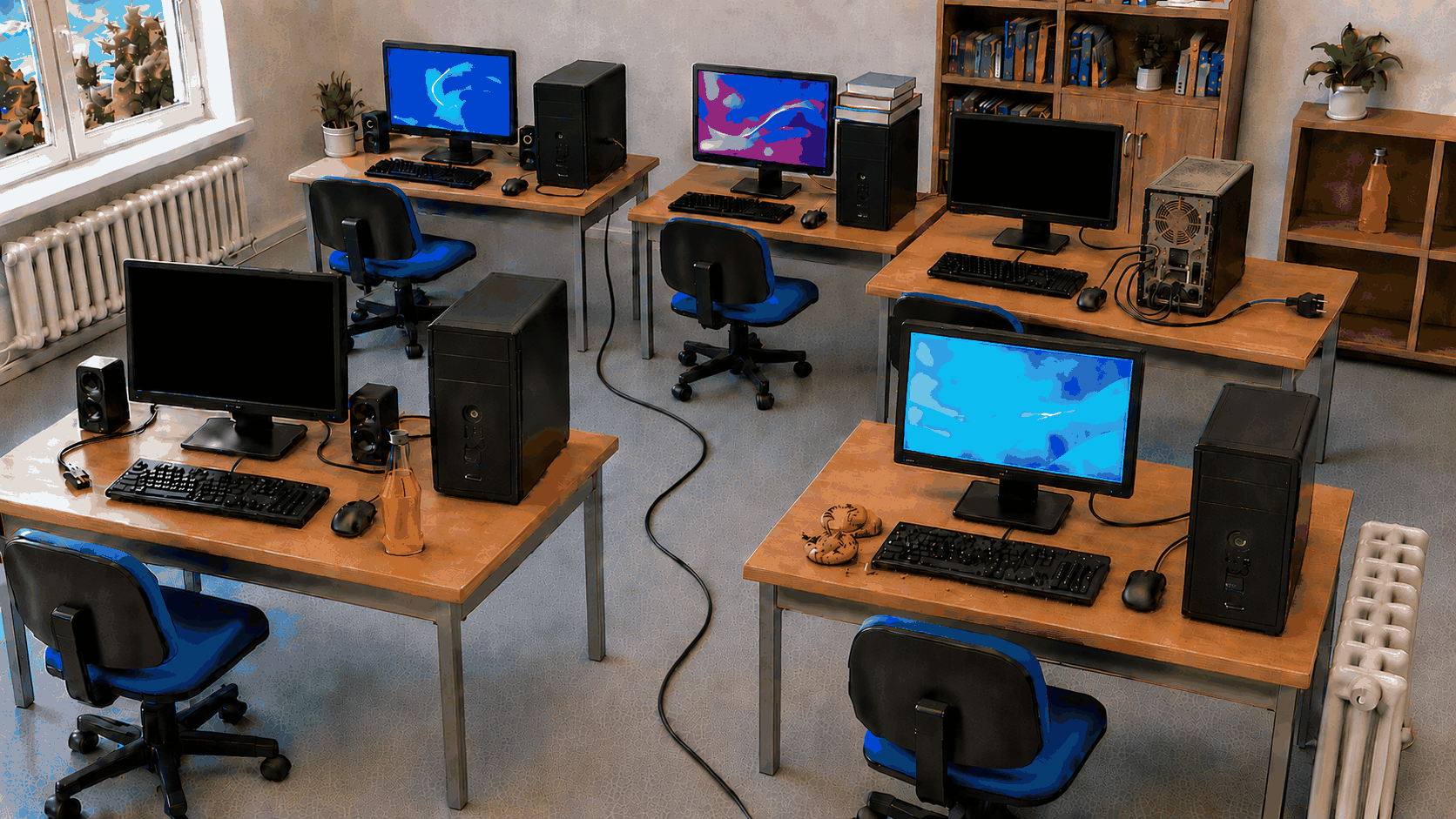

Čeká vás mistrovská výzva. V počítačové učebně se ukrývá osm závad. Dokážete je všechny odhalit?
Najděte 8 závad
Pozorně si prohlédněte celou učebnu. Hledejte problémy s kabely, nebezpečí pro techniku i překážky, o které by mohl někdo zakopnout.
Nalezeno 0 z 8 závad
VEXík
VEXíkVýborně! Našli jste všech osm závad a víte, proč mohou být nebezpečné.
Klikněte přímo na místo, kde jste objevili závadu. Pozor, některá nápadná místa mohou být v pořádku.
Učitel Petr
Dokončili jste celou misi. Poznáte konektory a porty, umíte bezpečně zapojit počítač a dokážete odhalit nebezpečné kabely.
Odznak
Mistr
zapojování Mise 6
zapojování Mise 6
PoznávámKonektor zapojuji pouze do portu, který má správný tvar a určení.
KontrolujiKabel vedu volně, bez napnutí, poškození a mimo cestu, kde by překážel.
Chráníme sePoškozeného napájecího kabelu se nedotýkám a vždy zavolám dospělého.
VEXíkGratuluji! Stali jste se Mistry zapojování. Správný konektor poznáte podle tvaru a bezpečnost má vždy přednost před rychlostí.
