Obrazovka 1 / 10

Učitel Petr: Počítač už nějakou dobu zvládá náročnou hru. Jenže teď je hlučnější a hra se začíná zpomalovat. Co se uvnitř asi děje?

Matěj, Eliška, učitel Petr a Bugouš u zahřátého herního počítače v učebně.

MatějPřed chvílí hra běžela normálně. Teď se počítač zpomaluje a ventilátory jedou naplno.

EliškaA zezadu fouká docela teplý vzduch. Proč počítač vyrábí tolik tepla?

BugoušMám řešení! Vypneme ventilátory. Když nebudou foukat, nebude počítač tak hlučný.

Učitel PetrTo rozhodně nezkoušej. Spíš zjistíme, proč počítač chlazení potřebuje a co všechno mu pomáhá bezpečně fungovat.

Proč se počítač zahřívá – a co potřebuje, aby mohl spolehlivě pracovat i při velké zátěži?

Učitel Petr: Počítač nestačí jen správně sestavit. Potřebuje vhodnou skříň, dostatek energie, účinné chlazení a také pravidelnou údržbu. Postupně zjistíme proč.

V této misi budeme hledat souvislosti: odkud počítač bere energii, proč vzniká teplo, kudy proudí vzduch a co se stane, když se o počítač nestaráme.

Obrazovka 2 / 10

Učitel Petr: Skříň není jen krabice kolem součástek. Podívej se dovnitř. Co všechno musí dobrá počítačová skříň zvládnout?

Vyber všechny možnosti, které podle tebe popisují skutečný úkol počítačové skříně. Správných odpovědí je několik.

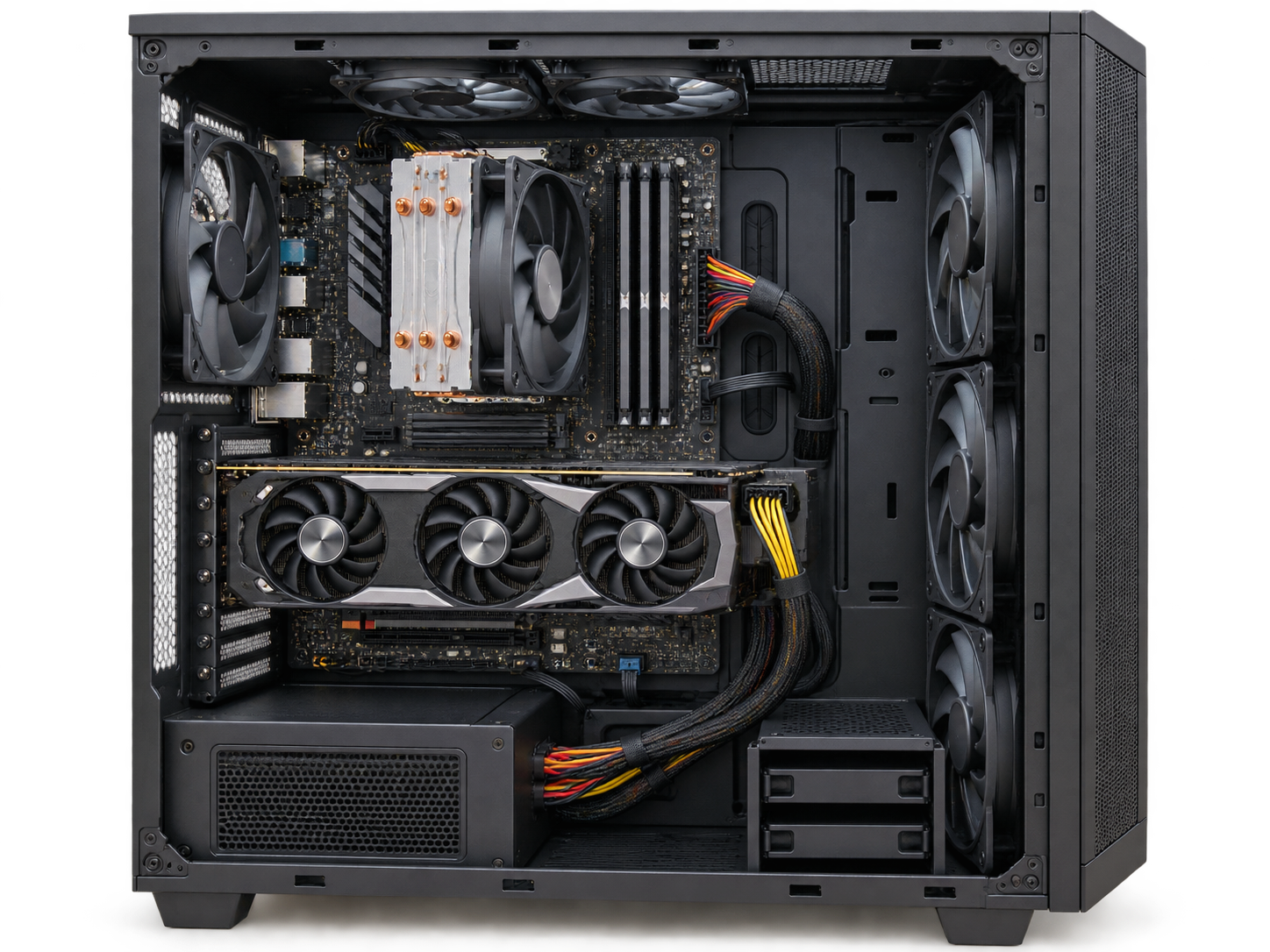

Otevřená počítačová skříň s komponentami a ventilátory.

Co skříň opravdu dělá?

Kliknutím označ své odpovědi a potom je zkontroluj.

BugoušTakže kdybych všechny součástky položil na stůl, počítač by mohl fungovat?

Učitel PetrAno, mohl. Skříň počítač sama nezrychluje ani nevyrábí elektřinu. V běžném počítači ale komponenty chrání, drží na správných místech a pomáhá vytvořit prostor pro proudění vzduchu.

Obrazovka 3 / 10

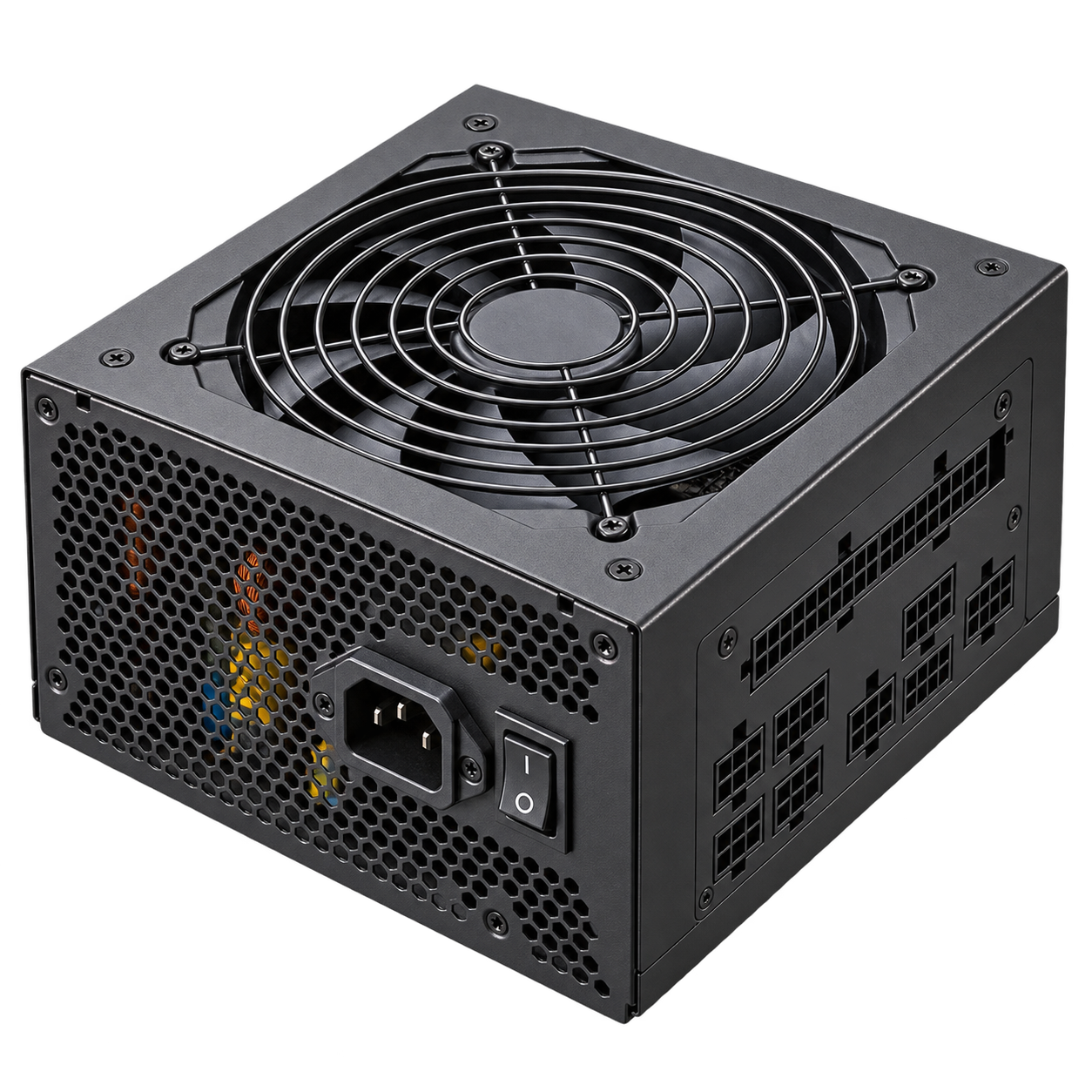

Učitel Petr: Součástky potřebují elektřinu, ale ze zásuvky ji nemůžeme poslat přímo do základní desky nebo grafické karty. Mezi nimi stojí napájecí zdroj.

Prozkoumej zdroj. Najdi vstup elektřiny, jeho chlazení a výstupy ke komponentám.

Co dělá napájecí zdroj?

Klikni na tři části zdroje. Zkus přitom přemýšlet, kudy energie do počítače přichází a kam pokračuje.

Objeveno: 0 / 3

Zásuvka 230 V → napájecí zdroj → vhodná stejnosměrná napětí pro komponenty počítače.

VEXíkZdroj energii nejen rozděluje. Síťové napětí převádí na napětí, která mohou používat jednotlivé části počítače.

BugoušTakže čím víc wattů, tím rychlejší počítač? Beru ten nejsilnější!

Učitel PetrNe tak rychle, Bugouši. Výkon zdroje musí odpovídat sestavě. Jak výkonný zdroj počítač skutečně potřebuje? To si ještě vyzkoušíme.

Obrazovka 4 / 10

Učitel Petr: Máme tři různé počítače. Dokážeš každému vybrat rozumně výkonný zdroj? Nehledej ten nejsilnější – hledej ten, který dává smysl a má rezervu.

Vyber zdroj pro každou sestavu. Počítej s tím, že zdroj nemá pracovat těsně na hranici maximální spotřeby.

1. Školní počítač

Internet, kancelářské programy, integrovaná grafika.

Max. spotřeba: 180 W

2. Herní počítač

Výkonnější procesor a samostatná grafická karta.

Max. spotřeba: 470 W

3. Výkonná sestava

Výkonný procesor a velmi výkonná grafická karta.

Max. spotřeba: 690 W

MatějKdyž sestava potřebuje maximálně 470 W, proč jí nedáme prostě 500W zdroj?

Učitel PetrZdroj nevybíráme přesně na hranici. Rozumná rezerva pomůže při krátkodobých špičkách a nechá prostor i pro budoucí rozšíření.

BugoušTak 1200 W do všech tří! Víc wattů přece znamená víc rychlosti!

Bonus: V herním počítači vyměníš grafickou kartu za výrazně výkonnější. Musíš znovu přemýšlet také o zdroji?

Obrazovka 5 / 10

Učitel Petr: Výkonný procesor při práci vytváří teplo. Teď si vyzkoušíš, proč potřebuje chladič a co počítač udělá, když se procesor začne přehřívat.

Bugoušův nápad„Ventilátor hučí, tak ho vypneme. A bude klid!“

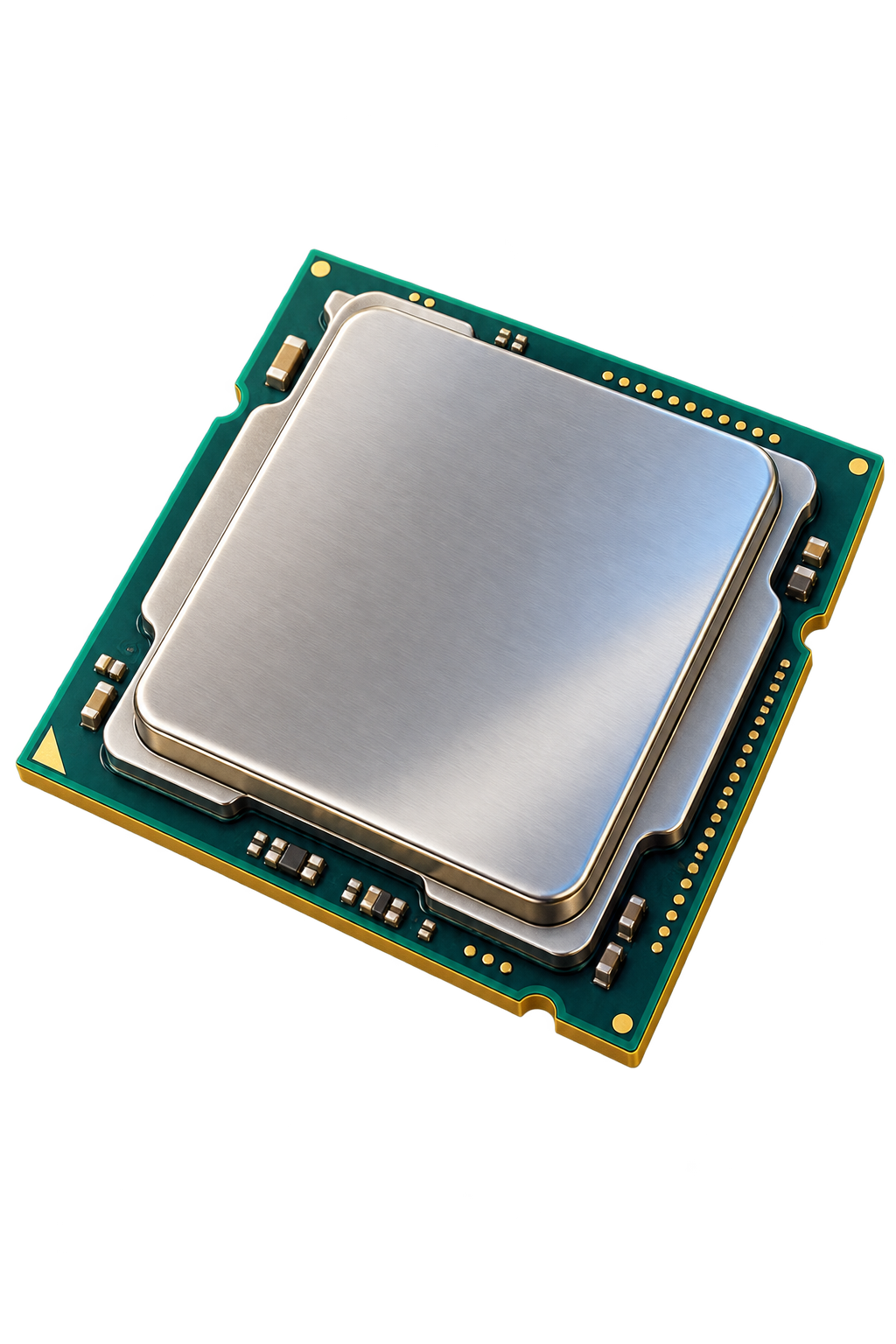

Procesor

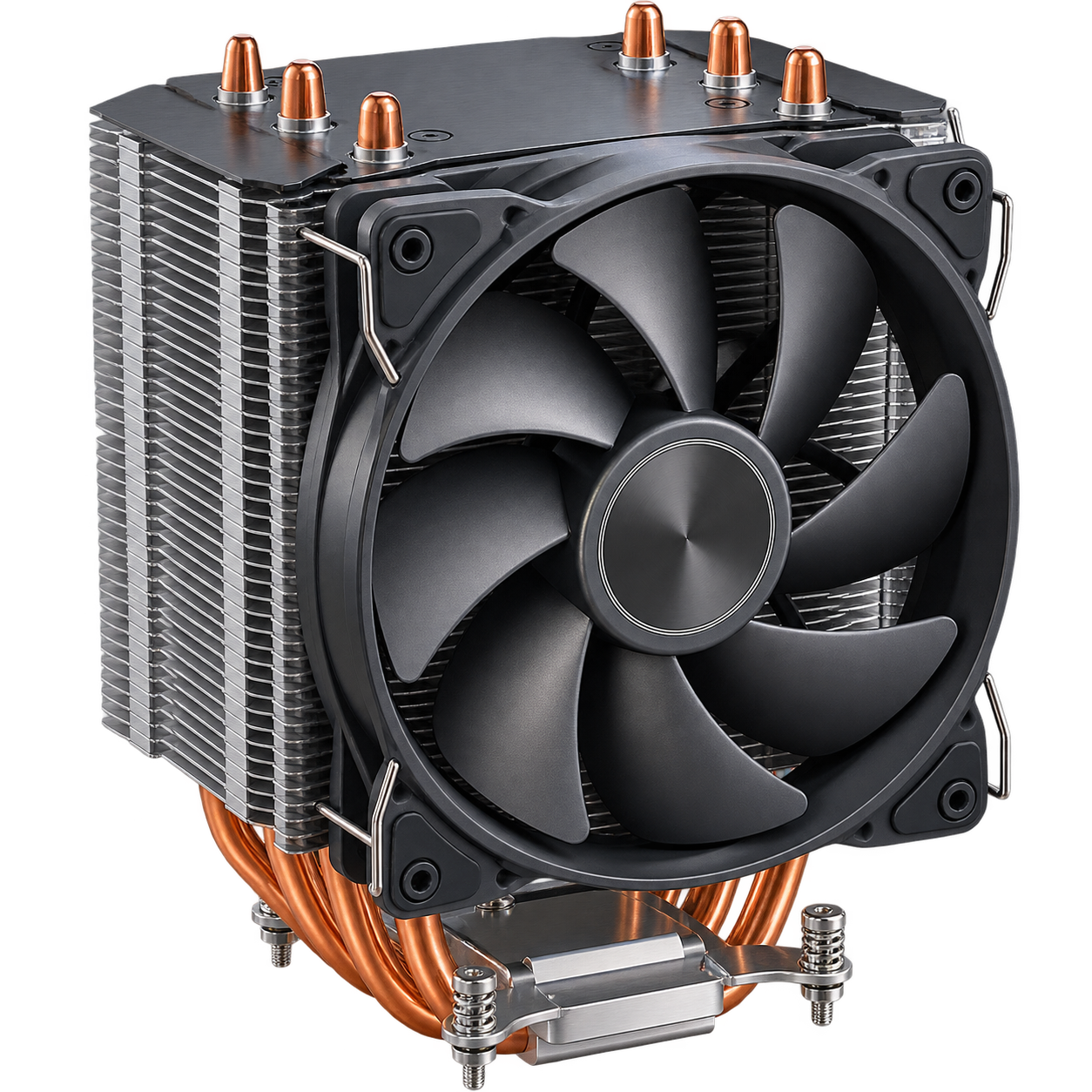

Chladič + ventilátor

CPU → předá teplo chladiči → ventilátor pomáhá teplo odvádět

TEPLOTA CPU38 °C

VÝKON CPU100 %

ZÁTĚŽ CPUnízká

VENTILÁTORpomalu

Počítač je v klidu. Spusť náročnou hru a pozoruj, co se změní.

BugoušVentilátor hučí. Tak ho vypneme! Ticho je přece známka dobře opraveného počítače.

EliškaVýkon klesl, i když hra pořád procesor zatěžuje. Procesor se tím chrání před příliš vysokou teplotou?

Učitel PetrPřesně. Při příliš vysoké teplotě může procesor automaticky snížit výkon. Tomu se říká thermal throttling.

Větší zátěž → více tepla. Chladič přebírá teplo z procesoru a ventilátor ho pomáhá odvádět. Když chlazení nestačí, procesor může snížit výkon, aby se chránil.

Obrazovka 6 / 10

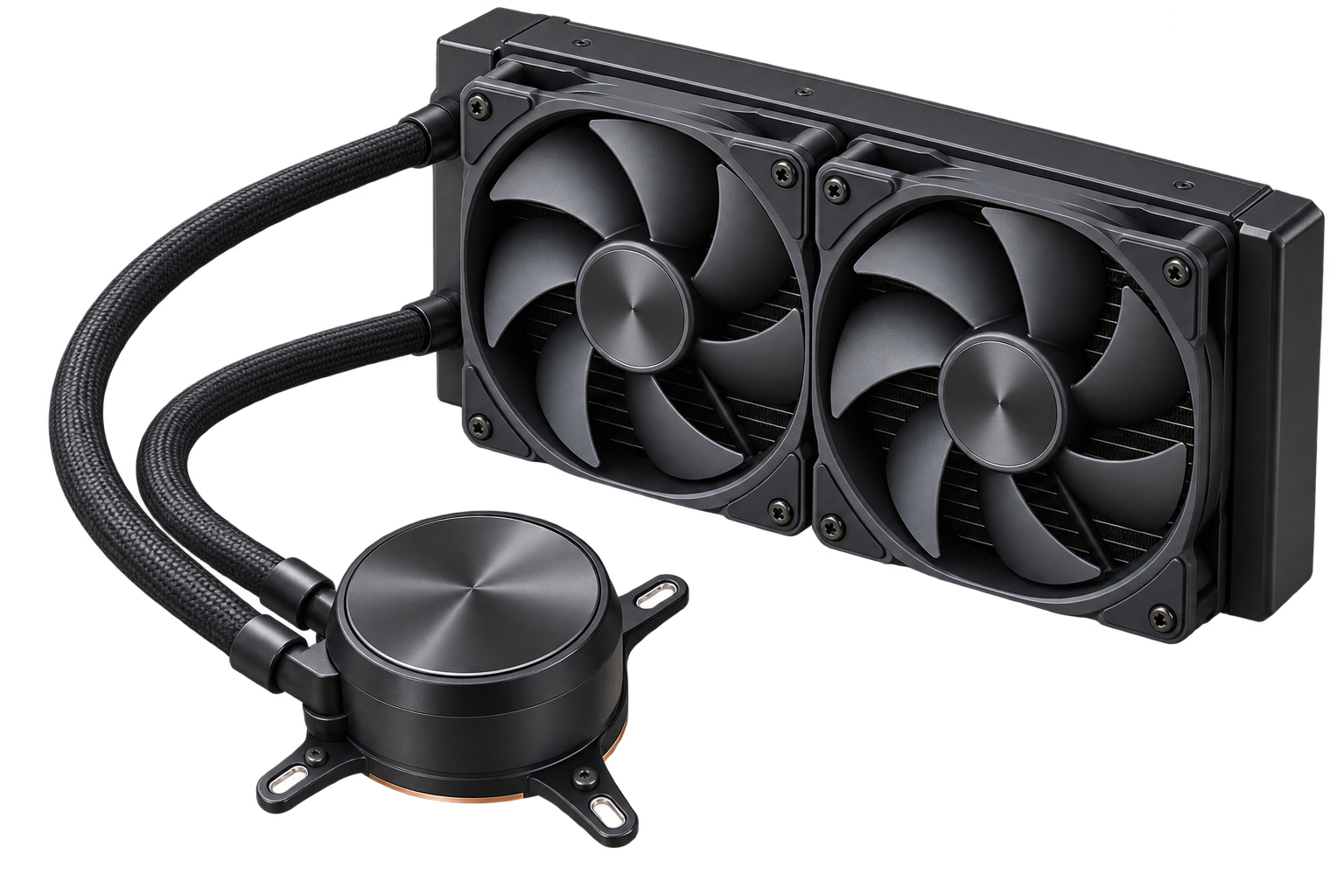

Učitel Petr: Ventilátor s chladičem není jediná možnost. Podívej se na vodní chlazení a zkus přijít na to, jak dostane teplo od procesoru pryč.

Prozkoumej obrázek. Najdi blok na procesoru, hadice, radiátor a ventilátory.

Jak vodní chlazení funguje?

Klikni na některou část chlazení.

Objeveno: 0 / 4

CPU → blok → kapalina v hadicích → radiátor → vzduch

Kam se nakonec teplo z radiátoru dostane?

MatějTakže kapalina hlavně přenese teplo od procesoru k radiátoru. A ventilátory ho pak stejně pošlou do vzduchu.

BugoušVoda v počítači? Tak tam nalejeme studenou z kohoutku!

Obrazovka 7 / 10

Učitel Petr: Chladič umí předat teplo vzduchu. Jenže ten teplý vzduch musí také ven ze skříně. Zkus navrhnout, kudy má vzduch počítačem proudit.

Nastav směr ventilátorů tak, aby skříní vznikl rozumný průtok vzduchu.

Kudy má vzduch proudit?

U každé skupiny ventilátorů zvol, zda má vzduch nasávat dovnitř, nebo vyfukovat ven.

Přední ventilátory

Zadní ventilátor

Horní ventilátory

Chladnější vzduch dovnitř zepředu → přes zahřívající se komponenty → teplý vzduch ven vzadu a nahoře.

EliškaTakže nestačí mít hodně ventilátorů. Důležité je i to, aby spolupracovaly a vzduch měl kudy projít.

BugoušA kdyby všechny foukaly dovnitř, počítač by měl přece vzduchu úplně nejvíc!

Obrazovka 8 / 10

Vzduch proudí správně. Jenže spolu se vzduchem se do počítače dostává i nezvaný host – prach. Zkus, co s chlazením udělá.

Simulace zanášení počítače

Množství prachu

čistýsilně zanesený

PROUDĚNÍ VZDUCHU100 %

TEPLOTA CPU65 °C

OTÁČKY VENTILÁTORŮnízké

HLUČNOSTnízká

Posouvej množství prachu a sleduj, co se mění.

Bugoušův geniální plán

„Prach? Uhněte! Vezmu vysavač, nastavím TURBO a za minutu je hotovo!“

Učitel PetrPrach omezuje proudění vzduchu a zhoršuje chlazení. Počítač čistíme vypnutý a odpojený od napájení. Filtry lze vyčistit zvlášť a prach z elektroniky odstraňujeme opatrně vhodným způsobem – běžný domácí vysavač dovnitř počítače nepatří.

MatějSkříň, zdroj, chlazení, airflow i údržba spolu souvisejí. Myslím, že je čas zjistit, jestli bychom si už poradili s celým počítačem.

Obrazovka 9 / 10

Učitel Petr: Servisní výzva. Teď si ověříš hlavně to, co jsme řešili v této misi. U každé situace vyber nejrozumnější řešení.

Úloha 1 / 8

Body: 0 / 14

Vyber nejlepší odpověď.

Servisní výzva dokončena

Obrazovka 10 / 10

Učitel Petr: Mise splněna! Už víš, že spolehlivý počítač nepotřebuje jen výkonné součástky. Musí mít vhodný zdroj, dobré chlazení, správné proudění vzduchu a také pravidelnou údržbu.

Mise 14 dokončena

Mise splněna!

🛡️

STRÁŽCE POČÍTAČEMISE 14

Napájení
Víš, proč zdroj potřebuje vhodný výkon a rozumnou rezervu.

Chlazení
Rozumíš vzduchovému i vodnímu chlazení a thermal throttlingu.

Airflow a údržba
Umíš vysvětlit směr proudění vzduchu i to, proč počítači škodí prach.

BugoušTakže vysavač na TURBO zase nic? Mám pocit, že moje nejlepší nápady jsou tu nějak nedoceněné.

BajtíkA hlavně žádný prach v misce. Tam patří jen granule… a možná jeden banán.

Učitel PetrDobrá práce. Odznak Strážce počítače je tvůj. Příště nás čeká Velká výzva, ve které spojíme znalosti z předchozích misí.

← Zpět na mapu Velká výzva →
